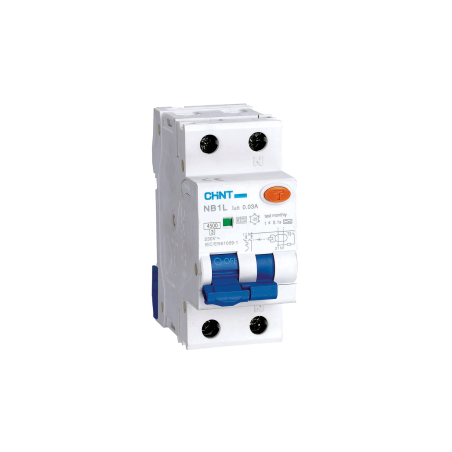

Interruttore Magnetotermico Differenziale NB1L1 10A



Politiche per la sicurezza



Politiche per le spedizioni



Politiche per i resi

Descrizione famiglia

 Interruttori magnetotermici differenziali serie NB1L1 da 4,5 kA per la protezione magnetotermica/differenziale. Particolarmente indicati per la protezione delle linee contro i sovraccarichi e i cortocircuiti, nonché contro i contatti diretti. Destinati ad applicazioni in ambito civile, terziario ed industriale. Disponibili in versione 1P+N con potere di interruzione di 4,5 kA su 2 moduli DIN. Corrente nominale da 6 A a 40 A e corrente differenziale di intervento di 30 mA, con curva caratteristica magnetotermica di tipo C e caratteristica di funzionamento del differenziale di tipo A. Accessoriabili con contatti ausiliari, contatti di allarme, bobina di sgancio e bobina di minima tensione.

Caratteristiche tecniche

Norma di riferimento

 IEC/EN 61009-1

Numero di Poli

 1P+N

Corrente nominale In

 10 A

Curva di intervento

 C

Caratteristica differenziale

 A

Tensione nominale Vn

 230 Vac

Frequenza nominale f

 50/60 Hz

Tensione di isolamento Ui

 500 Vac

Tensione di impulso Uimp

 6 kV

Potere di interruzione nominale Icn

 4,5 kA

Potere di interruzione estremo Icu

 6 kA

Potere di interruzione nominale di servizio Ics

 4,5 kA

Potenza Dissipata

 2,7 W

Numero Moduli DIN (1 DIN = 18 mm)

 2

Grado di protezione

 IP20

Dimensioni

 (h)x(l)x(p) 86x36x77 mm

Accessori abbinabili

 Contatti ausiliari serie XF9. Contatti di allarme serie XF9J. Bobina di sgancio serie S9. Bobina di minima tensione serie V9
